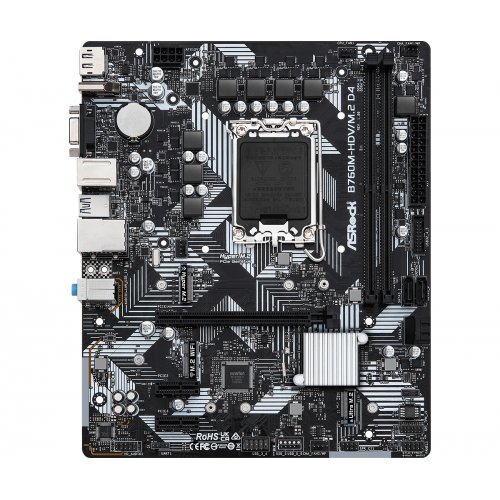

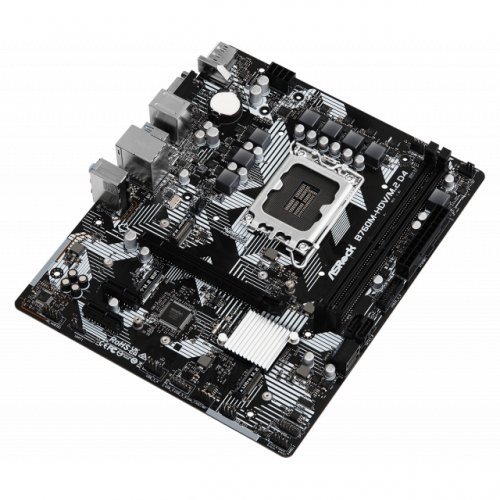

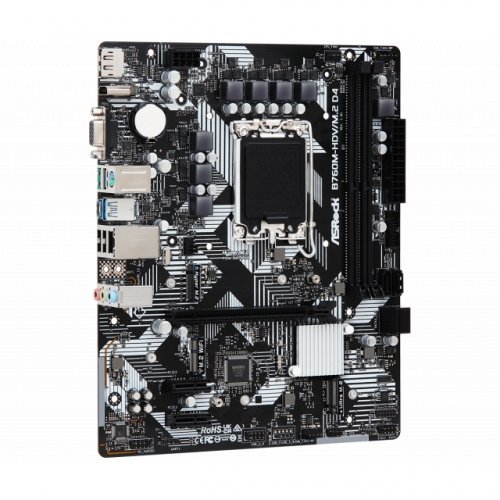

Дънна платка ASRock B760M-HDV/M.2 D4, LGA 1700, Intel B760, 2x DDR4, mATX

Обща информация

ASRock B760M-HDV/M.2 D4 е Micro ATX дънна платка, проектирана за компактни системи с LGA1700 сокет. Предлага стабилно захранване (5+1+1 power phase), поддръжка на PCIe 4.0, бързи M.2 интерфейси и богат набор от входно-изходни портове за офис, мултимедия и гейминг конфигурации.

Подходяща е за потребители, които търсят баланс между производителност и цена: може да приюти съвременни Core процесори, да поддържа NVMe SSD като устройство за зареждане и да осигури добра свързаност във външни и вътрешни устройства.

Съвместимост с процесори

Дънната платка поддържа 14th, 13th и 12th Gen Intel Core процесори с LGA1700. Поддържат се технологии като Intel Hybrid Technology, Turbo Boost Max 3.0, Thermal Velocity Boost (TVB) и Adaptive Boost Technology (ABT).

За да използвате вградената графика (HDMI, DisplayPort, D‑Sub), процесорът трябва да има интегриран GPU.

Чипсет и функции

Чипсетът е Intel B760, който осигурява стабилна платформа с поддръжка на съвременни интерфейси. Платката предлага PCIe 4.0 x16 за дискретна или вградена графика, PCIe 3.0 x1 слотове и USB 3.2 Gen1 интерфейси.

UEFI BIOS с GUI (128 Mb AMI) и софтуерни помощници на ASRock (A-Tuning, EZ Mode, Live Update & APP Shop) улесняват настройката, обновяването и автоматичната инсталация на драйвери.

Поддръжка на памет

Платката разполага с 2 DDR4 DIMM слота и поддържа dual channel конфигурация до 64 GB общ капацитет. Официално поддържаните честоти достигат до 5333+ MHz при овърклок (OC), с натурална поддръжка 3200 MHz; поддържа XMP 2.0 и ECC UDIMM модули (в режим non‑ECC).

Разширителни слотове и съхранение

Конфигурацията за разширения включва:

• 1 x PCIe 4.0 x16 (поддържа x16 режим)
• 2 x PCIe 3.0 x1
• 1 x M.2 Socket (Key E) за Wi‑Fi/BT модул (2230)

За съхранение има Hyper M.2 (CPU, PCIe Gen4x4) и Ultra M.2 (Chipset, PCIe Gen3x4 & SATA), както и 4 x SATA3 конектора; NVMe SSD може да се използва като boot диск. Обърнете внимание, че ако M2_2 е зает от SATA M.2 устройство, SATA3_3 се деактивира.

Свързаност и портове

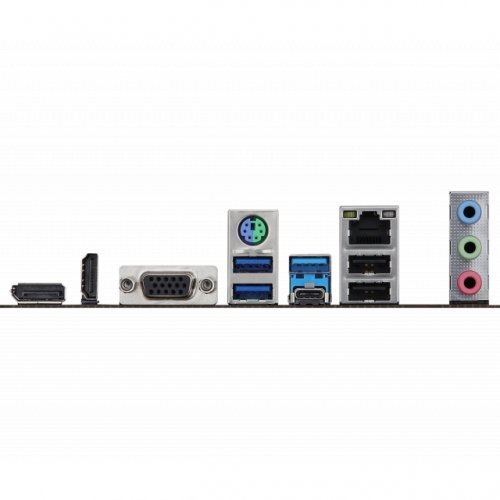

Задният панел и вътрешните конектори предлагат богата свързаност за периферия и аудио/видео:

• Видео изходи: HDMI 2.1 (4K@60Hz), DisplayPort 1.4 с DSC (до 8K@60Hz / 5K@120Hz) и D‑Sub (до 1080p)
• USB: 1 x USB 3.2 Gen1 Type‑C (rear), 3 x USB 3.2 Gen1 Type‑A (rear), 2 x USB 2.0 (rear), допълнително 2 x USB 3.2 Gen1 и 2 x USB 2.0 вътрешни header
• Мрежа: Realtek 1G LAN (Realtek 8111H); Аудио: Realtek ALC887/897 7.1 CH
• Антенни точки за Wi‑Fi, PS/2, RJ‑45 и стандартни аудио жакове

Качество на изработка и основни предимства

Платката е проектирана с фокус върху издръжливост и практичност: 5+1+1 power phase за по‑стабилно захранване, интелигентно управление на вентилаторите (CPU/Water Pump и CHA_FAN с автоматично откриване) и всички USB портове с ESD защита.

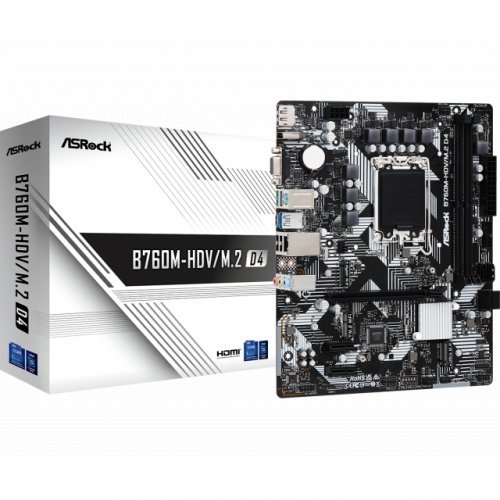

Основни предимства: компактна Micro ATX форма, поддръжка на PCIe Gen4 NVMe дискове, широк набор от портове и полезни софтуерни инструменти на ASRock за лесна настройка и ъпдейт. В комплекта са включени I/O shield, SATA кабели и винтове за M.2, което улеснява сглобяването.
