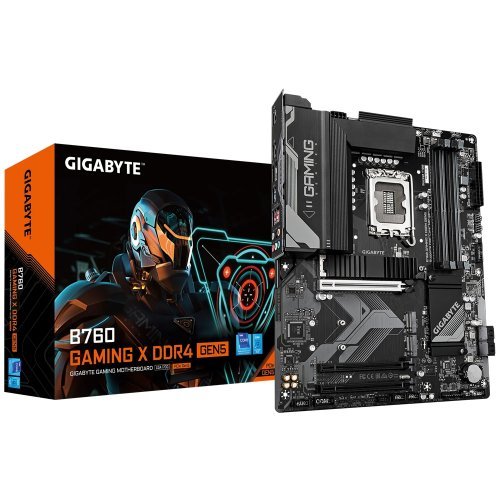

Дънна платка GIGABYTE B760 GAMING X D4 GEN5, LGA1700, Intel B760, 4x DDR4, ATX RGB

ОБЩА ИНФОРМАЦИЯ

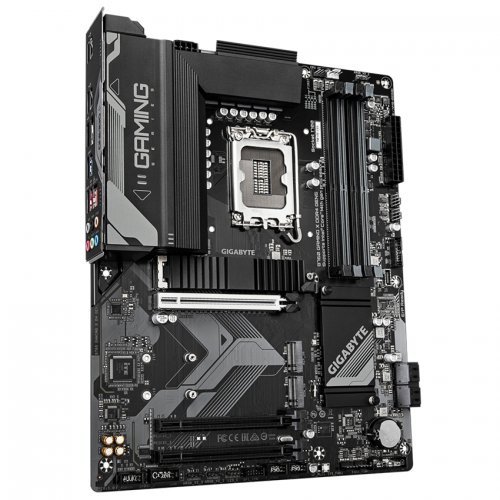

GIGABYTE B760 GAMING X D4 GEN5 е ATX дънна платка, проектирана за гейминг и комплексни настолни системи, предлагаща баланс между съвременни интерфейси и доказани функционалности. Моделът комбинира LGA1700 сокет, поддръжка на DDR4 памет до 128 GB и един CPU PCIe x16 слот с поддръжка на PCIe 5.0 за мощни видеокарти; допълнително има мулти M.2 възможности и множество SATA конектори за бързо съхранение и RAID конфигурации.

Платката включва съвременни видеоизходи (DisplayPort и HDMI с поддръжка на висок резолюция), 2.5GbE мрежов контролер и богат набор от USB портове както на задния панел, така и чрез вътрешни хедъри. За удобство при ъпдейт на BIOS и управление GIGABYTE предоставя Q-Flash, Q-Flash Plus и съвместимост с GIGABYTE Control Center, което прави поддръжката и настройките по-интуитивни за крайния потребител.

Съвместимост с процесори

Платката използва LGA1700 сокет и поддържа процесори от 12., 13. и 14. поколение Intel: Core, Pentium Gold и Celeron. Ниво на кеш (L3) и други характеристики зависят от конкретния процесор модел, така че за оптимална съвместимост проверете изискванията на избрания CPU.

Чипсет и функции

Чипсет: Intel B760 Express, осигуряващ стабилна платформа за модерни настолни системи. Платката предлага поддръжка за PCIe 4.0 при M.2 слотовете и PCIe 5.0 при основния CPU x16 слот, както и широк набор от периферни възможности чрез USB хъбове и външни интерфейси.

Сред софтуерните и хардуерни удобства са GIGABYTE Control Center (GCC), Q-Flash, Q-Flash Plus и Smart Backup, както и AMI UEFI BIOS с 256 Mbit флаш памет и поддръжка на съвременни ACPI/SMBIOS стандарти.

Поддръжка на памет

Платката разполага с 4 x DDR4 DIMM слота с dual-channel архитектура, поддържа до 128 GB обща памет (до 32 GB на модул). Поддържани са множество скорости включително 5333 O.C. и широк набор от честоти от 2133 MT/s до 5333 O.C.; също така е съвместима с XMP профили и работи с Un-buffered DIMM модули (ECC 1Rx8/2Rx8 работят в non‑ECC режим).

Разширителни слотове

Предоставени слотове за разширяване:

• 1 x PCIe x16 слот (CPU) с поддръжка на PCIe 5.0, работещ на x16 — предназначен предимно за графична карта или NVMe SSD.
• 2 x PCIe x16 слота (чипсет) с поддръжка на PCIe 3.0, функциониращи като PCIEX1_1 и PCIEX1_2.

Съхранение и свързаност

Възможности за съхранение включват три M.2 конектора Socket 3 (M key, тип 22110/2280) с поддръжка на PCIe 4.0 x4 (M2A_CPU, M2P_SB, M2M_SB) и четири SATA 6Gb/s порта с RAID поддръжка (0,1,5,10).

Основни външни и вътрешни портове и хедъри:

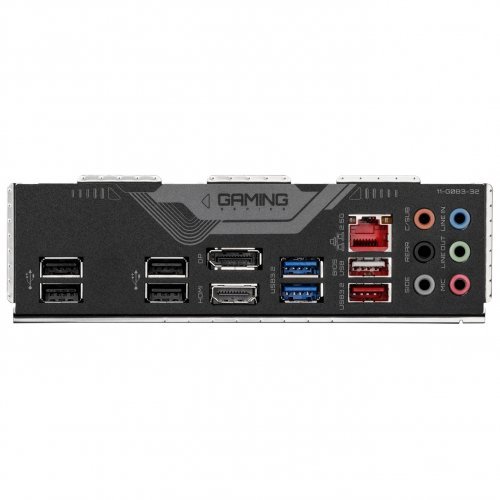

• Back panel: 1 x USB 3.2 Gen2 Type-A (червен), 1 x USB Type-C (USB 3.2 Gen1), 2 x USB 3.2 Gen1, 5 x USB 2.0, 1 x DisplayPort, 1 x HDMI, 1 x RJ-45 (2.5GbE), 6 x аудио жакa.
• Вътрешни хедъри: 1 x 24‑pin ATX, 1 x 8‑pin 12V, CPU и системни Fan/Pump хедъри, 1 x USB Type-C header (USB 3.2 Gen2), USB 3.2 Gen1 header, 2 x USB 2.0 headers, SPDIF Out, фронтални аудио и панел хедъри, Q-Flash Plus бутон и TPM header (SPI V2 за GC-TPM2.0).

Качество на изработка и основни предимства

Форм фактор: ATX (30.5 x 24.4 cm) с надеждни контролери — Realtek 2.5GbE LAN и Realtek аудио CODEC за висококачествен звук и мрежова свързаност. Платката включва множество охладителни хедъри за CPU и помпи, както и RGB и адресируеми RGB Gen2 хедъри за персонализация.

Ключови предимства: силно позициониран PCIe 5.0 слот за бъдещи графични карти, богат набор от M.2 и SATA опции за бързо съхранение, гъвкави USB интерфейси и удобни функции за лесен BIOS ъпдейт и системна поддръжка.
