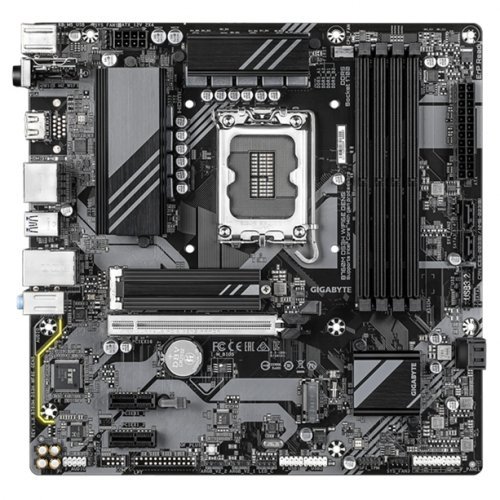

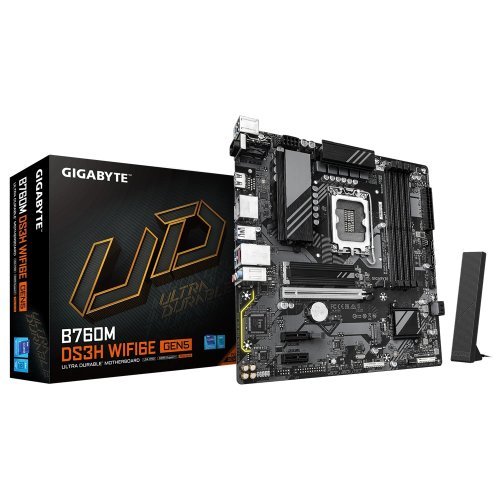

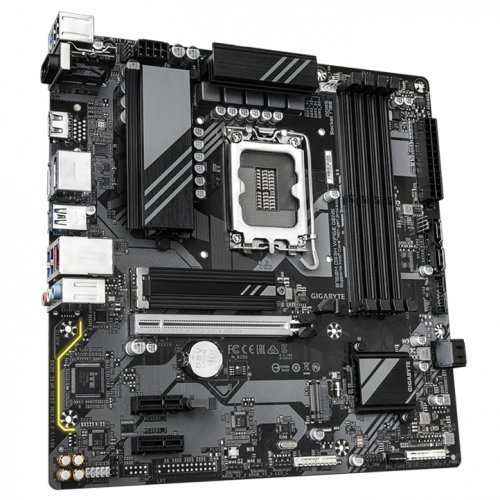

Дънна платка GIGABYTE B760M DS3H WF6E GEN5, LGA1700, Intel B760, 4x DDR5, Micro ATX Wi-Fi Bluetooth RGB

Обща информация

GIGABYTE B760M DS3H WF6E GEN5 е Micro ATX дънна платка, предназначена за стабилни настолни конфигурации с процесори Intel от 12-то до 14-то поколение. Комбинира поддръжка на DDR5 памет, PCIe 5.0 графичен слот и богата свързаност, което я прави подходяща за мултимедия, продуктивност и леки игри. Примерни приложения: компактна гейминг система с дискретна видеокарта или работна станция за офис и творчески задачи, изискващи бърза памет и високоскоростни NVMe дискове.

Съвместимост с процесори

Платката използва LGA1700 сокет и поддържа 14-то, 13-то и 12-то поколение Intel Core, както и Pentium Gold и Celeron процесори. L3 кешът варира в зависимост от конкретния модел процесор.

Чипсет и функции

В основата е Intel B760 Express Chipset, който предлага баланс между функционалност и цена за модерни системи. Вградени са полезни софтуерни и хардуерни удобства като GIGABYTE Control Center (GCC), Q-Flash/Q-Flash Plus, Smart Backup и AMI UEFI BIOS с 128 Mbit флаш памет.

Поддръжка на памет

Платката поддържа DDR5 памет в 4 DIMM слота с общ максимум до 256 GB (до 64 GB на модул) и двуканален режим. За 14-то и 13-то поколение са налични профили за високи честоти (до DDR5 7600 O.C. и по-ниски честоти), а за някои 12/13-то поколение процесори са предвидени стандартни скорости (DDR5 4800/4400). Поддържа се XMP, както и Un-buffered ECC модули, които работят в non‑ECC режим, когато са използвани стандартни модули.

Разширителни слотове и съхранение

За разширения са налични следните слотове и интерфейси:

• 1 x PCIe x16 слот (поддържа PCIe 5.0 и работи на x16) — подходящ за видеокарта или NVMe SSD;
• 2 x PCIe x1 слота (PCIe 3.0 x1);
• 2 x M.2 Socket 3 (тип 2280), поддържащи PCIe 4.0 x4 NVMe устройства;
• 4 x SATA 6Gb/s конектора с поддръжка на RAID 0/1/5/10.

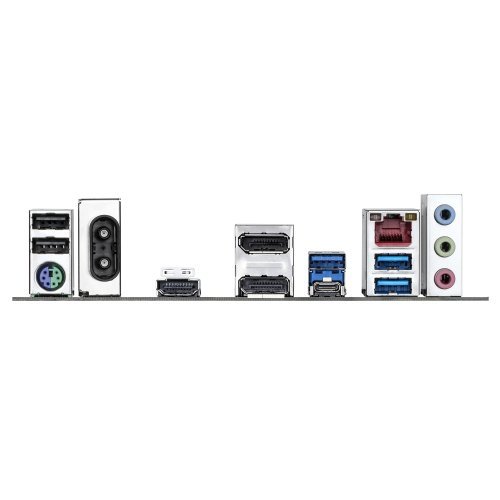

Свързаност и портове

Платката предлага широка външна и вътрешна свързаност, подходяща за модерни периферии и мрежови връзки.

• Ethernet: Realtek 2.5GbE LAN;
• Wireless: Intel Wi‑Fi 6E AX210 (поддръжка на 2.4/5/6 GHz, 11ax 160MHz) и Bluetooth 5.3;
• Видео изходи: 1 x HDMI (до 4096×2160@60Hz, HDMI 2.1, HDCP 2.3) и 2 x DisplayPort (до 4096×2304@60Hz, DisplayPort 1.2);
• USB: 1 x USB Type‑C (USB 3.2 Gen 2), 3 x USB 3.2 Gen 1, 4 x USB 2.0 на платката (част от тях чрез вътрешни хедъри);
• Аудио: Realtek HD Audio CODEC с 5.1 канална поддръжка и SPDIF Out;
• Вътрешни хедъри и конектори: 24‑pin ATX, 8‑pin CPU 12V, CPU и системни fan headers, RGB и addressable RGB хедъри, Front Panel аудио и USB хедъри, Q‑Flash Plus бутон, Clear CMOS и TPM header.

Качество на изработка и основни предимства

Форм-факторът Micro ATX (24.4 x 24.4 cm) позволява компактна, но функционална конфигурация с достатъчно разширителни възможности. Платката разполага с множество захранващи и периферни конектори, интегриран 2.5GbE LAN, Wi‑Fi 6E с Bluetooth 5.3, PCIe 5.0 поддръжка за основния слот и два M.2 слота за бързи NVMe дискове. Ключови предимства: съвместимост с DDR5 и модерни Intel процесори, богата свързаност и удобства като Q‑Flash Plus и GIGABYTE Control Center за лесна настройка и ъпдейт на BIOS.
