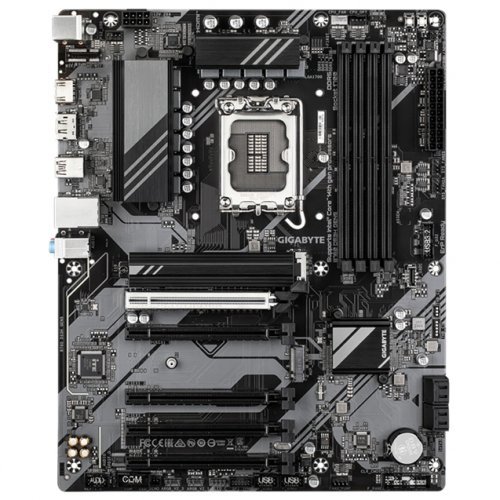

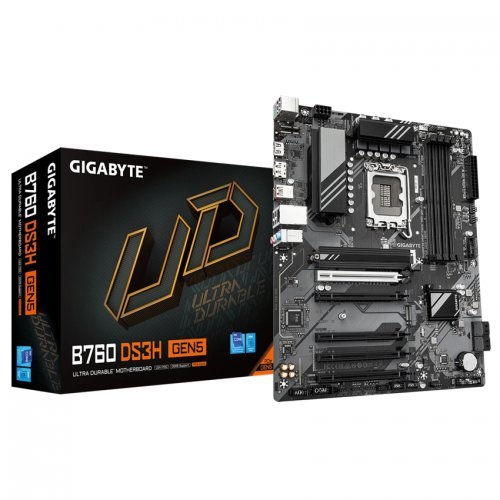

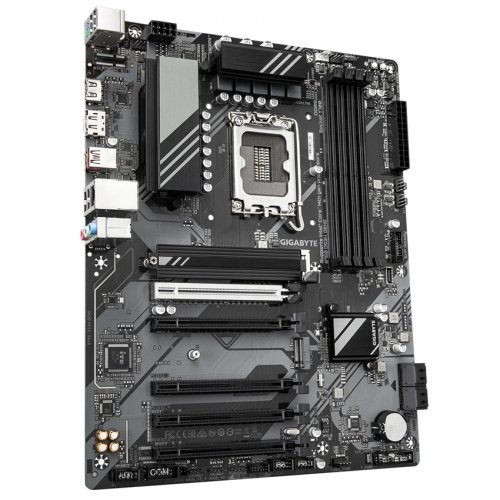

Дънна платка Gigabyte B760 DS3H GEN5, LGA1700, Intel B760, 4x DDR5, ATX RGB

Обща информация

GIGABYTE B760 DS3H GEN5 е ATX дънна платка с LGA1700 socket, проектирана за системи на базата на новите Intel процесори и съвременни компоненти. Комбинира поддръжка на PCIe 5.0, M.2 PCIe 4.0 слотове и богата връзка от USB портове, което я прави подходяща за гейминг, офис и продуктивни конфигурации.

Платката предлага удобни възможности за ъпгрейд, управление и възстановяване на BIOS (Q-Flash, Q-Flash Plus), както и интегрирани аудио и мрежови решения за стабилна работа в различни сценарии.

Съвместимост с процесори

Платката използва LGA1700 socket и поддържа Intel 12th, 13th и 14th Generation процесори, включително Intel Core, Pentium Gold и Celeron модели. L3 кеш и конкретни характеристики зависят от конкретния процесор, който инсталирате.

Чипсет и функции

Чипсет: Intel B760 Express, който осигурява съвременни интерфейси и стабилна функционалност за системи от среден клас. BIOS-ът е AMI UEFI (128 Mbit flash), а платката поддържа приложения като GIGABYTE Control Center, Q-Flash, Q-Flash Plus и Smart Backup.

Сред ключовите функции са поддръжка на HDMI 2.1 и DisplayPort, TPM header за хардуерна сигурност и множество вътрешни headers за управление на вентилатори и RGB осветление.

Поддръжка на памет

Платката поддържа DDR5 памет в dual-channel режим чрез 4 DIMM слота, с общ максимален капацитет до 256 GB (до 64 GB на модул). Официално поддържаните честоти включват широк набор от ОC профили (например 4800, 5200, 5400, 5600, 5800, 6000, 6200, 6400, 6600, 6800, 7000, 7200, 7400, 7600 O.C.), както и XMP поддръжка.

Поддържат се както non-ECC Un-buffered DIMM, така и ECC Un-buffered модули, които работят в non-ECC режим.

Разширителни слотове и съхранение

За графични карти и други бързи периферии има 1 x PCIe x16 слот (поддържа PCIe 5.0, работи в x16 режим). Допълнително платката предоставя четири PCIe 3.0 слота, които функционират в x1 режим за разширителни карти.

За сторидж има 2 x M.2 Socket 3 (единият M.2A_CPU поддържа PCIe 4.0 x4, вторият M.2P_SB също поддържа PCIe 4.0 x4), както и 4 x SATA 6 Gb/s конектора с RAID поддръжка (0, 1, 5, 10).

Свързаност и портове

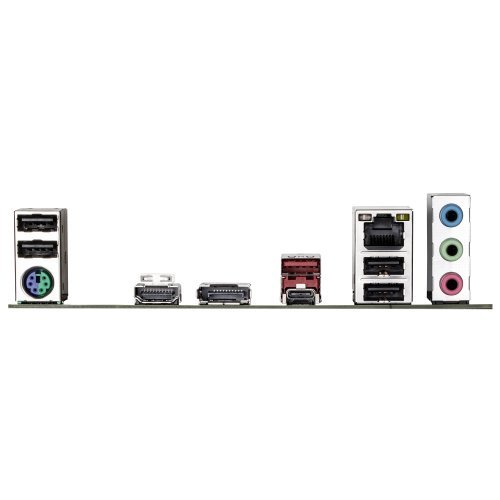

Задният панел и вътрешните headers предлагат богата свързаност за периферия и допълнително оборудване.

• USB: 1 x USB Type-C (USB 3.2 Gen 2x2), 1 x USB 3.2 Gen 2 Type-A (червен), 4 x USB 2.0 (на заден панел) + вътрешни headers за допълнителни USB 3.2 Gen1/2 и USB 2.0 портове.
• Видео: 1 x HDMI (HDMI 2.1, до 4096x2160 @ 60Hz), 1 x DisplayPort (DisplayPort 1.2, до 4096x2304 @ 60Hz).
• Мрежа и аудио: Realtek GbE LAN (1 Gbps) и Realtek HD Audio CODEC с 3 аудио жака и SPDIF Out.
• Други: 1 x PS/2, RJ-45, Q-Flash Plus бутон, Clear CMOS/reset, множество fan и pump headers, RGB и addressable RGB headers, TPM header и фронтални панелни конектори.

Форм факторът е ATX (30.5 x 24.4 cm) и платката е съвместима с Windows 10 и Windows 11 64-bit.
